Как обогреть трубу канализации изнутри греющим кабелем

Как обогреть канализацию греющим кабелем внутрь трубы

Обогрев канализационных труб диаметром 110мм изнутри специальным греющим кабелем практикуется в тех случаях, когда канализация уже закопана и доступа снаружи к ней нет.

Греющий кабель для обогрева канализационной трубы повышенной мощности:

Греющий кабель внутрь канализации 15SeDs2-CF

Существует несколько способов применения саморегулирующегося термокабеля внутри трубы для обогрева канализации. Наиболее простой вариант использования — это ввод

нагревательного провода, когда ещё внутри канализационной трубы нет ледяной пробки и сток свободный. Саморегулирующийся термокабель вводится на столько, насколько это необходимо для обогрева зимой, с учётом глубины промерзания грунта в вашем регионе, далее нагревательный термокабель можно эксплуатировать так, как считаете нужным.

Греющий кабель внутри канализации

В тех случаях, когда труба уже замерзла, саморегулирующий провод вводиться до места ледяного затора, пока не начинает упираться в лёд, и оставляется включенным в течение некоторого времени. Подогрев пространства вокруг нагревательного элемента происходит изнутри, и по истечении небольшого времени, пробка в канализационной трубе начинает таять. Греющий кабель периодически проверяют на возможность сдвинуть дальше, и когда появляется пустота – проталкивают дальше, пока он снова не начнет упираться в затор.

Сколько времени требуется для обогрева канализации (как быстро удастся отогреть трубу)?

Время устранения ледяной пробки зависит от длины замёрзшего отрезка трубы, её диаметра. Трубы диаметром 110мм размораживается дольше, чем 50мм, кроме этого температура самого льда тоже имеет значение. Обогрев канализационной трубы проходит быстро, если затор еще небольшой, а лёд только-только образовался, и наоборот, когда лёд холодный (от -15° и больше) и отрезок замерзшей канализации довольно большой – может потребоваться значительное время для обогрева. Беспокоиться сильно не стоит, так как результат в любом случае будет один, лёд растает, и Ваша канализация снова будет готова к работе.

Особенности греющего кабеля внутрь трубы канализации.

Внешняя изоляция саморегулирующегося нагревательного кабеля для канализационных труб изготавливается из фторопласта, являющийся нейтральным к агрессивной химической среде, которая обычно существует внутри канализации. Её не может повредить ни бытовая химия, ни жиры, ни органика, даже в нефтяной промышленности нагревательные кабеля с изоляцией из фторполимера работают без каких-либо проблем и чувствует себя прекрасно.

Греющий кабель внутрь трубы канализации

Греющий кабель для ввода внутрь канализационной трубы 110мм используют только с заземлением, так как нагревательный элемент будет постоянно находится в контакте с водой. Заземление греющего кабеля изготовлено в виде оплетки из луженой меди, что обеспечивает защиту токоведущих жил от окисления и служит для электрической и механической защиты от физического повреждения. Нагревательный саморегулирующийся кабель с заземлением будет работать и тогда, когда он подключен к электросети, где «земля» отсутствует как таковая. Но нужно учитывать, что в таком случае электробезопасность будет нарушена и использование такого подключения подвергает Вас лишней опасности.

Саморегулирующийся термокабель внутрь канализационной трубы 110мм прокладывается одной ниткой вдоль всей канализации, где есть риск замерзания в мороз. За счёт небольших габаритов, всего 5мм на 8мм, он не мешает прохождению стоков внутри канализации и обеспечивает равномерный подогрев обогреваемой трубы.

Греющий кабель для канализации – установка своими руками

В доме или даче с круглогодичным проживанием желательно установить греющий кабель для канализации – это достаточно простая процедура, которую можно провести своими руками. Нагрев предохраняет трубы от промерзания и позволяет стокам свободно вытекать даже при низкой уличной температуре. Главное – правильно выбрать кабель, грамотно его уложить и подсоединить к электрической линии.

Электрические кабели

В каких случаях прокладывают греющий кабель

Подогревать сточные воды приходится везде, где возможно образование льда. Иначе замерзшие отходы забьют канализацию, а образовавшийся лед может разорвать трубы. Использование кабеля с подогревом повысит температуру в системе и позволит ей стабильно функционировать зимой.

Читать статью  Важные правила и советы по монтажу канализации из пластиковых труб

Чаще всего приходится обогревать следующие участки коммуникаций:

  • трубы, идущие к септику, станции биоочистки или сливной яме;
  • элементы систем водоотведения, входящие в состав септиков;
  • трубы внутри неутепленных технологических колодцев;
  • участки канализационной сети, уложенные в зоне промерзания грунта.

Желательно ещё на этапе прокладки канализации выявить такие места и их утеплять. Тогда водоотводящие коммуникации будут стабильно работать с первого дня.

Типы греющего кабеля и принцип его работы

Обогрев трубы осуществляется следующим образом. На кабель, намотанный на коллектор или установленный внутрь него, поступает ток, повышается температура и вода не превращается в лед.

Система подогрева стоков бывает двух видов:

  • наружная – кабель обматывают вокруг трубы или прикрепляют к нему металлизированным скотчем, такие элементы монтируют на этапе строительства;
  • внутренняя – разогревающий провод укладывают в трубный просвет, этот вариант выбирают, когда коммуникации уже проложены и обмотать их кабелем затруднительно.

Все подогревающие элементы делятся на две группы:

  • резистивные – дают постоянный нагрев, поэтому для стабильной работы систему приходится оснащать многочисленными датчиками;
  • саморегулирующиеся – самостоятельно меняют степень нагревания в зависимости от окружающей температуры.

Резистивные модели стоят дешевле саморегулирующихся, но из-за сложности монтажа и меньшей надежности их устанавливают редко. В большинстве случаев используются удобные саморегулирующиеся варианты.

Как выбрать кабель для обогрева канализации

Выбор зависит от нескольких факторов:

  • Способа прокладки – для наружного монтажа подходят любые модели, а для внутреннего – саморегулирующиеся с многослойной защитой, выдерживающей воздействие агрессивных канализационных стоков.
  • Параметров трубопровода – толщины труб, теплоизоляции, разницы между наружной и желаемой внутренней температурой. Мощность кабеля определяют по таблицам.

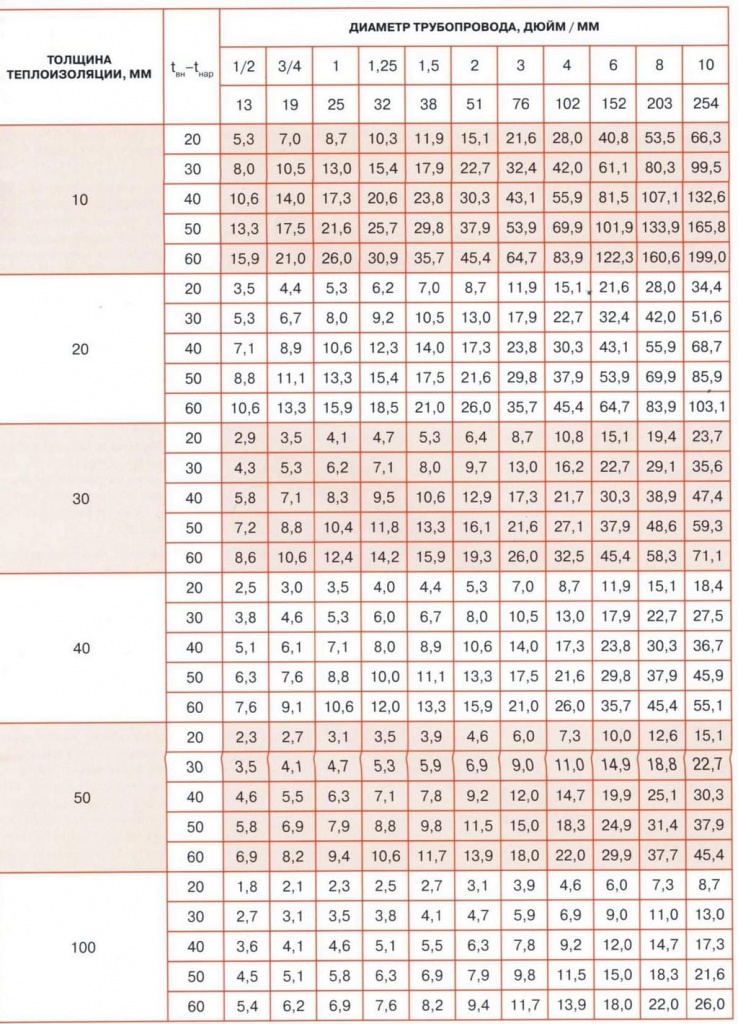

Данные для расчета теплоизоляции труб канализации

Для расчета сечения подогревающего кабеля надо измерить диаметр трубы и толщину теплоизолятора, который будет уложен вокруг нее. Затем рассчитывается разница между наружной и внутренней температурой Δt, которую надо компенсировать подогревом.

Например, требуется согреть трубу диаметром 102 мм с толщиной утеплителя в 60мм с — 35°С до + 5°С.

Температурная разница составит 35 + 5 = 40°С.

Находим в таблице по горизонтали толщину теплоизоляции, в этой же строке выбираем разницу температур – у нас 40 градусов. Теперь ищем в таблице 102 мм. Получается, что нам нужен кабель толщиной 14,7 мм. Если его нет продаже, покупайте близкий по размеру с округлением в большую сторону. Расчет подходит для наружного и внутреннего подогрева.

Инструкция по установке греющего кабеля в трубу канализации

Для внутреннего обогрева понадобятся кабель, сальниковый узел и тройник с переходом под 45-60 градусов.

Подогрев в этом случае сделать очень просто:

  • Наденьте сальниковый узел на провод, который будет вставлен внутрь канализации.
  • Просуньте провод в трубу и закрутите сальник на тройнике.

Этот способ не подходит для канализационных систем сложной конструкции с отводами и многочисленными изгибами. Оптимальный вариант – коллекторы с плавными поворотами не более, чем 45 градусов.

Как проложить кабель снаружи трубы

Для монтажа наружного обогрева канализационной трубы понадобятся следующие материалы:

  • греющий кабель, параметры которого предварительно определяют по таблице;
  • алюминиевый скотч и лента FT/HTM для прикрепления провода;
  • утеплитель в виде круглой «шубы»;
  • стяжки для крепления труб.

Алгоритм выполнения работ:

  1. Прикрепите металлизированный скотч в нижней части трубы – в коллекторах стоки текут снизу, поэтому тут и надо монтировать кабель.
  2. Уложите сверху на скотч провод и приклейте еще один металлизированный слой. В такой конструкции металл будет интенсивно отдавать тепло и нагревать стоки.
  3. Сверху конструкцию закрепите стяжками из ленты FT/HTM. Это необходимо, поскольку со временем из-за перепада температур кабель и металлизированный скотч могут изменить форму. Если не сделать дополнительное крепление, весь «слоёный пирог» разрушится.
  4. Наденьте сверху «шубу» из утеплителя и соедините ее края алюминиевым скотчем. Можно дополнительно намотать его на трубу витками. Сверху поперёк прикрепите стяжки.

Как правильно подключить греющий кабель для канализации

Подключить кабель для обогрева системы водоотведения к электросети несложно – для этого понадобятся канцелярский нож, шило, плоскогубцы, строительный фен.

  1. Приобретите специальный набор для подключения, в котором есть два концевых наконечника для проводов, большие и маленькие муфты для изоляции соединений и инструкция.
  2. Сделайте продольный разрез на кабеле для нагрева канализации и снимите с него внешнюю изоляцию.
  3. Расплетите оплетку шилом и свейте ее в единый жгут.
  4. Снимите канцелярским ножом внутреннюю оболочку из термопластика и матрицу. Разогрейте конец кабеля строительным феном и снимите матрицу плоскогубцами.
  5. На каждую из двух оголенных жил наденьте по изолирующей трубочке и соединительной гильзе. Обожмите их плоскогубцами и нагрейте феном для лучшего облегания.
  6. Возьмите трехжильный провод с вилкой, который будет втыкаться в розетку. Оголите жилы. Две из них, кроме заземляющей, присоедините к кабелю, идущему к канализационной системе. Заземление прикрепите к скрученной оплетке канализационного кабеля. Места стыковки закройте муфтами из набора.
Читать статью  Замена стояка канализации

После этого вилку, присоединенную к кабелю, можно включать в электрическую сеть.

Полезные советы

  • Намного удобнее такую работу проводить летом, но можно заняться монтажом подогрева и зимой после оттаивания замерзшей канализации.
  • Из всех вариантов старайтесь выбрать наружный, поскольку провод, не контактирующий с грязными канализационными стоками, служит дольше.
  • Систему с резистентным кабелем можно не отключать летом – она сама начнет регулировать нагрев, когда станет холодно.

После установки нагревающего провода канализация будет работать стабильно и не замерзнет в сильные холода.

Греющий кабель для канализационных труб: виды, достоинства, монтаж

Греющий кабель для канализационных труб

Подключение и Ремонт

Для защиты стоков от перемерзания существует греющий кабель для канализационных труб. Обогрев канализации необходим в ситуациях, когда приходится располагать трубы в неотапливаемых помещениях, подвалах, цокольных уровнях зданий.

Иногда нет возможности уложить систему на нужной глубине, что делает трубопровод подверженным опасности замерзания стоков и образования ледяной пробки. В таких случаях необходимо делать утепление труб. Наилучшим вариантом является греющий кабель для канализационных труб, позволяющий решить проблему эффективно и надежно. Рассмотрим этот вопрос внимательнее.

Какие трубы нуждаются в обогреве

Необходимо учесть, что большинство канализационных труб в обогреве не нуждаются. Если они расположены внутри здания, то воздействию низких температур, как правило, не подвергаются. Кроме того, система имеет определенный уклон, благодаря которому стоки достаточно быстро проходят в коллектор и не задерживаются в трубах. Вносит свою лепту и температура стоков — большие объемы воды, чаще всего, теплые, так как они выпускаются из ванны, получены при мытье посуды или стирке.

Обогрев канализации необходим только в отдельных случаях:

  • для наружной части системы, обеспечивающей следование стоков до коллектора или очистной установки;
  • трубопроводов, по которым осветленные стоки проходят к полям фильтрацииили выводятся в фильтрационные колодцы;
  • для трубопроводов, подводящих воду к промывочным фильтрам септиков или очистных станций.

Основная проблема состоит в сложности определения степени риска для того или иного участка труб. Факторов воздействия на систему очень много, от уровня промерзания грунта в зимнее время до глубины залегания почвенных вод. Дополнительную сложность образует постоянное изменение условий, появление новых факторов, создающих угрозу замерзания для канализации. Если монтаж системы выполнен грамотно, с соблюдением всех требований СНиП, опасаться нечего. Но возможность погрузить трубопровод на нужную глубину имеется не всегда — могут помешать гидрогеологические условия участка или наличие других коммуникаций, мешающих выполнить работы по всем технологическим правилам. Выходом из положения является обогрев канализационных труб греющим кабелем.

Что такое греющий кабель

Греющий кабель представляет собой электрический нагревательный прибор большой длины, плотно прикрепленный к трубопроводу и уложенный вместе с ним в траншею. Несколько упрощенно, его конструкция представляет собой проводник, нагревающийся при прохождении электрического тока. Простейшие варианты имеют конструкцию, общую с устройством большинства нагревательных приборов.

Греющий кабель для канализационных труб.

пример

Достоинства и недостатки греющего кабеля

К достоинствам кабельного подогрева канализации следует отнести:

  • возможность исключить замерзание и образование заторов внутри системы;
  • подогрев трубопроводов позволяет уменьшить объемы земляных работ;
  • использование греющего кабеля стабилизирует работу канализационной системы частного дома, которая не нагружена так интенсивно, как общественные линии и в большей степени подвержена воздействию низких температур;
  • монтаж кабеля можно сделать своими руками, без привлечения дорогостоящих специалистов.

Недостатками греющего кабеля являются:

  • создание дополнительной нагрузки на электросети;
  • необходимость платить за использованную электроэнергию;
  • низкая ремонтопригодность;
  • заметные трудозатраты при установке системы подогрева;
  • необходимость подключать дополнительные устройства для обеспечения работы нагревателя.

Недостатки довольно серьезные, и основным из них является нагрузка на электросети. Учитывая всеобщую изношенность и обветшалость системы электроснабжения, использование электроприборов для обогрева канализации представляется несколько нерациональным решением. Однако, при отсутствии других способов защиты трубопроводов, приходится выбирать трубы с подогревом для канализации.

Виды греющего кабеля

Существуют разные конструкции греющего кабеля:

Резистивный

Самый простой вариант конструкции. Имеет строго определенную длину, не позволяет обрезать или соединить несколько кусков, так как сопротивление либо слишком уменьшится, что создаст аварийную ситуацию для электрического провода и аппаратуры, либо увеличится и резко уменьшит эффективность работы кабеля. Есть конструкции с одним и двумя проводниками. Первый вариант требует укладки в сложенном пополам виде, так как концы должны быть подключены в одной точке. Второй вид можно укладывать как угодно, так как двойной проводник представляет собой один провод, который попросту проходит до конца и возвращается назад.

Резистивный кабель имеет массу недостатков, но его привлекательность для пользователя заключена в низкой стоимости.

Читать статью  Сколько в среднем стоит сделать канализацию в частном доме

Резистивный и зональный греющий кабель для канализационных труб.

Резистивный и зональный греющий элемент

Зональный

Конструкция зонального вида представляет собой двойной проводник в изоляции, вокруг которого равномерно обмотана греющая нихромовая нить. Она через равные промежутки соединена с проводниками, что позволяет получить соответствующие зоны нагрева. Такая система не зависит от длины контура и может греть трубопроводы любых размеров. Применение зонального типа облегчает монтаж греющего кабеля на канализационную трубу и дает некоторые преимущества:

  • стартовые токи отсутствуют;
  • при повреждении нихромовой нити на отдельном участке, остальная часть кабеля продолжает работать;
  • мощность нагрева не зависит от длины контура;
  • характеристики не меняются со временем.

Недостатками можно считать опасность местного перегрева участка кабеля и возможность его повреждения во время монтажа. Цена такого нагревателя несколько выше, чем у резистивных типов, но значительно ниже, чем у саморегулирующихся конструкций.

Саморегулирующийся

Саморегулирующий кабель состоит из двух проводников, на которые напрессована полимерная греющая матрица, защищенная двойным слоем внутренней изоляции, медным экраном и внешним защитным изоляционным слоем. Особенность его работы состоит в способности создавать свою температуру на разных участках кабеля в зависимости от внешних условий. Чем ниже температура, тем сильнее тепловыделение в данной точке. Самогреющий кабель для канализации представляет наиболее эффективное решение проблемы перемерзания трубопровода, но его стоимость существенно выше, чем у более простых конструкций.

Греющая пленка

В самых сложных случаях используют греющую пленку. Она обертывается вокруг трубы, обеспечивая равномерный прогрев всей поверхности. Это позволяет получить максимальную эффективность обогрева, но значительно усложняет и замедляет монтажные работы. В то же время, пленка потребляет гораздо меньше электроэнергии, что позволяет значительно снизить расходы. Учитывая, что монтировать систему приходится один раз, а платить за использованные ресурсы — постоянно, подогрев канализационных труб с помощью пленки можно считать вполне удачным вариантом.

Какой кабель выбрать?

Критериями для выбора того или иного вида нагревателя являются:

  • величина и конфигурация проблемного участка трубопровода;
  • глубина или условия прокладки линии;
  • температурные условия эксплуатации в зимнее время;
  • стоимость кабеля;
  • возможность ремонта или замены.

Как правило, элемент для обогрева канализационных труб подбирают по совокупности этих условий и требований. Назвать однозначно наиболее удачный вариант, не зная специфики и конфигурации системы, очень сложно. Однако, по утверждениям специалистов, резистивные виды используются все реже, а самогреющий кабель применяется значительно чаще, хоть и обходится пользователям заметно дороже.

Варианты установки греющего кабеля

Существует два варианта размещения кабеля:

Монтаж нагревателя снаружи трубы проще. Обычно его прикрепляют вдоль трубопровода или, если позволяет длина, обвивают трубу для большей равномерности. Для фиксации к поверхности используется обычный или металлизированный скотч, устойчивый к нагреванию. Поверх одевается слой утеплителя. Наиболее правильный вариант — полистироловая или пенополиуретановая скорлупа, которая легко устанавливается и эффективно удерживает тепловую энергию.

Установка греющего элемента внутри трубопровода позволяет получить значительно больший эффект. Она применяется в случаях, когда система расположена близко к поверхности земли или вовсе находится на открытом участке. Саморегулирующий греющий кабель для канализации внутри трубы позволяет надежно защитить как обычную, так и ливневую систему, которая в холодное время года остается практически неиспользуемой. Остатки стоков замерзают, периодически пополняются при потеплениях и в конечном счете образуют ледяной затор, способный разорвать трубопровод. Однако, установку нагревателя можно производить только в трубах достаточно большого диаметра, иначе он станет причиной частых заторов и вместо пользы принесет только лишние заботы.

Обогрев канализации.

Пример утепления труб

Монтаж и подключение греющего кабеля своими руками

Установка греющего элемента не представляет особой сложности. Удобнее всего выполнять работы во время монтажа системы, чтобы не пришлось раскапывать уже использующиеся трубы. Если планируется обогревать систему снаружи, перед монтажом утеплителя вдоль трубопровода укладывают нагреватель и фиксируют его скотчем. Устанавливать самогреющий кабель для канализации внутри трубы несколько сложнее, так как надо совмещать укладку системы к установкой нагревателя. Важно довести элемент до самого отверстия слива, которое является участком, подверженным воздействию холода.

Соединения необходимо изолировать термоусадочной трубкой, которую нагревают горелкой или строительным феном. Для ввода используется косой тройник с заглушкой, в которой изготавливается отверстие. Через него вводится нагреватель, отвод заполняется теплоизолятором, стойким к высоким температурам. Необходимо следить, чтобы участки нагревателя нигде не пересекались и располагались равномерно, без скоплений и пустых участков.

Подробный видеообзор:
